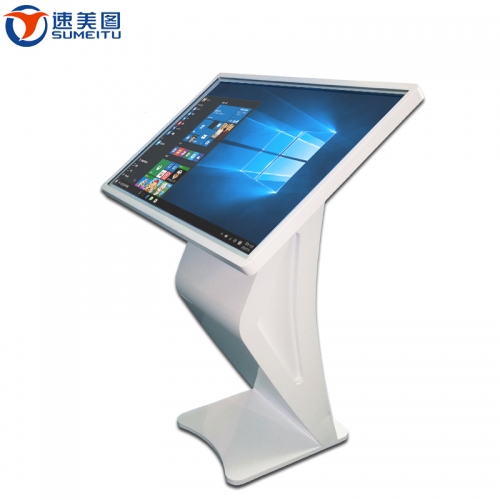

多點紅外觸摸一體機
一、產品特性
1. 結構設計：
（1）紅外觸控結構，人體工程學設計，纖巧美觀、流線造型、典雅大方、現代感強，界面友好、汽車烤漆，工藝精良、顏色可選;
（2）顯示、觸控、PC系統一體化設計；
2. 使用效果：
（1）采用索速最新研發的多點紅外觸控紅外屏，完美6點觸摸，支持手寫及多點手勢，無偏差無漏點；
（2）觸摸速度小于8ms，精確度好，使用簡單便捷、易于維護；
（3）抗光干擾，確保操作的準確性（強光直射照常使用）；
3. 擴充性好：配置靈活，可擴充安裝客戶需求的各種功能配件；
4. 安全性高：鋁合金+鈑金結構，無銳利邊緣，耐磨防腐烤漆工藝，整體防暴設計；
5. 性能穩定：先進的設計理念，嚴格的生產工藝，產品品質穩定可靠，故障率低；
6. 維護簡單：各模塊獨立式設計、裝卸便捷、易于維護；
7. 安裝簡便：通電一鍵開關機，免除現場安裝調試。
二、?系統設計?
VGA 輸入、輸出 |
外接電腦VGA 輸入，內部電腦VGA 輸出（投影儀等） |
HDMI輸入、輸出 |
外接電腦HDMI輸入，內部電腦HDMI 輸出 |
觸摸功能 |
6點紅外觸摸，支持多點手勢； |
顯示 |
PC 全高清HDMI 信號1080P |
PC 視頻解碼 |
1080P 全高清（Full HD）MPEG、H.264 等 |
結構設計 |
鋁合金邊框,鈑金后殼，標配壁掛架，可選配獨立設計的底座 |
系統模塊 |
PC、顯示、觸摸一體，一鍵開關機 |
三、?液晶屏參數
|
?
屏類型
|
?
LED原裝液晶屏 ?A規
|
|
?
分辨率
|
?
1920×1080 P
|
|
?
亮度
|
?
?500cd/m2
|
?
對比度
|
?
5000：1
|
|
?
響應時間
|
?
|
?
刷新頻率
|
?
60Hz
|
|
?
色彩總數
|
?
16.7M（8-bit 2(LVDS)通道低壓差分信號）
|
|
?
可視角度
|
?
水平178度 ?垂直178度
|
|
?
使用壽命
|
?
> 50000小時
|
四、觸摸屏參數
|
?
觸摸技術
|
?
紅外觸摸技術（紅外觸摸屏）
|
|
?
響應時間
|
?
|
|
?
觸摸點數
|
6點觸摸,可實現放大縮小圖片等多點觸摸功能 |
|
?
觸摸有效識別
|
?
> 1.5mm
|
|
?
掃描頻率
|
?
50scans/s
|
|
?
掃描精度
|
?
4096×4096
|
|
?
通信方式
|
?
全速USB 2.0,3.0
|
|
?
理論點擊次數
|
?
6000萬次以上
|
|
?
工作電流/電壓
|
?
180Ma/DC+5V±5%
|
|
?
抗光干擾
|
?
陽光、白熾燈、日光燈等強光變化時正常使用
|
|
?
觸摸數據輸出方式
|
?
坐標輸出
|
|
?
表面硬度
|
?
物理鋼化,莫氏7級防爆玻璃
|
|
?
操作系統兼容性
|
?
Windows 7/ Windows 8/CE/Mac/Android/Linux /XP
|
|
?
固件
|
?
可升級
|
|
?
驅動
|
?
免驅，即插即用
|
五、顯示參數??(僅做為觸摸顯示器部分使用)
|
?
電源接口
|
?
220V
|
|
?
梳狀濾波器
|
?
3D COMB filter（3D濾波降噪）
|
|
?
VGA輸入(15針D-Sub)
|
?
1
|
|
?
高清多媒體接口（HDMI）
|
?
1
|
|
?
DVI接口
|
?
1 ?
|
|
?
PC-AUDIO輸入
|
?
1
|
|
?
耳機輸出
|
?
1
|
|
?
聲音輸出功率
|
?
2*10W
|
|
?
揚聲器數
|
?
2
|
六、電源參數
|
?
輸入電源
|
?
220V AC 50/60Hz
|
|
?
輸出電源
|
?
24V ?5A
|
|
?
整機功耗
|
?
﹤120W
|
|
?
待機功耗
|
?
﹤3W
|
七、工作環境
工作溫度／濕度 |
0℃~50℃/20%～80% |
存儲溫度／濕度 |
-10℃~60℃/5--95% |
八、隨機配件：
|
?
說明書
|
?
1本 ?
|
|
?
壁掛架
|
?
1套
|
|
?
保修卡
|
?
1套
|
|
?
合格證
|
?
1套
|
隨機螺絲套件 |
1套 |
